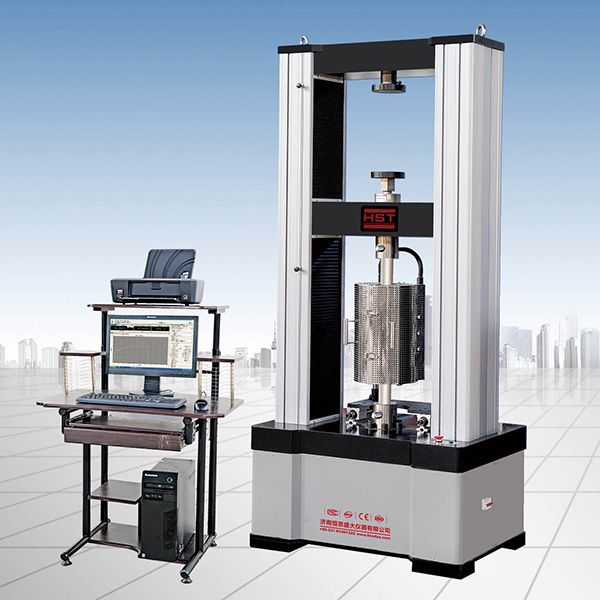

鋁型材高溫拉伸試驗機

鋁型材高溫拉伸試驗機

鋁型材高溫拉伸試驗機

產品分類: 材料試驗機
產品概述:鋁型材高溫拉伸試驗機產品詳情

鋁型材高溫拉伸試驗機產品結構:

1.恒溫箱為一電熱恒溫鼓風干燥箱,工作溫度300℃,控制靈敏度±1℃,箱體由薄鋼板構成,工作室與箱體外殼間以玻璃纖維作保溫層材料。

2.箱門中間有一玻璃窗,以供觀察工作室內之情況。全部電器操作設備均裝于箱左側控制層內。控制層內有側門可以卸下,以備檢查或修理線路時用。電熱器裝于箱體內工作室下,共分二組,即“加熱1”“加熱2”,并有指示燈指示加熱工作,燈亮表示電熱器工作,燈滅表示加熱停止。

3.加載機構由杠桿、砝碼、加載螺栓、加載手輪等組成。將10個或10個以上的試樣由連接夾具串好后吊在杠桿端部,利用杠桿尾部砝碼的重量,通過杠桿對試樣施加試驗力,當試樣長時間加載后產生變形,而使杠桿傾斜時,利用加載螺栓及手輪調節,使杠桿重新達到水平位置,以保證試驗力的準確。

4.操作步驟:

(1)將10個試樣用連接夾具串好(一般每串能試驗10個或10個以上的試樣),通過夾具螺栓6連接到杠桿4的頭補。將鋼絲繩13連接在夾具下部的螺栓上,通過手輪調節杠桿平衡。

(2)開通恒溫箱電源,剛開始加熱時,可開啟兩組加熱開關,再將控溫儀表的按鍵設置所需的溫度即可,指示燈亮同時可開啟鼓風機開關,使鼓風機工作。

(3)當溫度升到所需溫度時,指示燈滅,剛開始恒溫時,可能會出現溫度繼續上升,此乃余熱影響,此現象約半小時左右會趨于穩定。在恒溫過程中借助箱內溫控器自動控溫,不用人工管理。

(4)恒溫時可關閉一組加熱開關,只留一組電熱器工作,以免功率過大,影響恒溫效果。

(5)將砝碼裝在砝碼托盤1上,如果杠桿不水平時可繼續調節手輪使杠桿水平。此時可計算試驗開始時間,1000小時后關閉電源,取下試樣,測量試樣尺寸,判定是否合乎標準。

鋁型材高溫拉伸試驗機

鋁型材高溫拉伸試驗機產品參數:

1.試樣尺寸:100mm±1mm;

2.試樣數量:100個(根據試樣的形狀和尺寸,可適當增加或減少);

3.試驗力:1000N;試驗力精度:≤±1%;加力方式:杠桿+砝碼;電源:220V;

4.功率:6kW;重量:200kg;

5.工作室尺寸:500(寬)×600(深)×750(高)mm;

6.外形尺寸:1050(寬)×700(深)×1400(高)mm;
