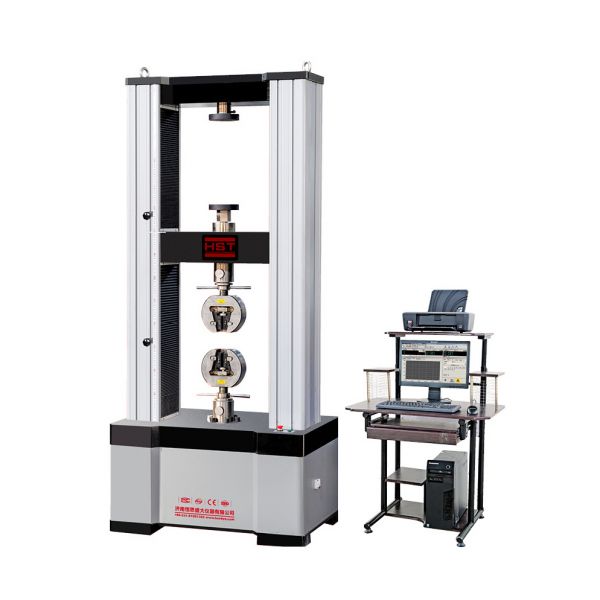

微機控制彈簧拉壓試驗機

微機控制彈簧拉壓試驗機

微機控制彈簧拉壓試驗機

產品分類: 材料試驗機
產品概述:微機控制彈簧拉壓試驗機精品產品詳情

微機控制彈簧拉壓試驗機暢銷產品簡介:依據國家彈簧拉壓試驗機標準規定的技術要求制成,專業設計的自動控制和數據采集系統,實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術,外形美觀,操作方便,性能穩定可靠。計算機系統通過公司控制器,經調速系統控制伺服電機轉動,經減速系統減速后通過精密絲杠副帶動壓盤上升、下降,完成試樣的壓縮等力學性能試驗。

該機采用調速精度高、性能穩定的全數字伺服調速系統及伺服電機作為驅動系統,公司控制器作為控制系統核心,以Windows為操作界面的控制與數據處理軟件,實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示,所有試驗操作均可以通過鼠標在計算機上自動完成。

微機控制彈簧拉壓試驗機產品構成:

3.1 主機:采用門式結構。

3.2 傳動系統:由減速器、精密絲杠副及導向部分等組成。

3.3 驅動系統:由交流伺服調速器極其電機實現系統驅動。

3.4 測量控制系統:試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成;位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理,實現計算機顯示、控制及數據處理等功能。

3.5 安全保護裝置:式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。微機控制彈簧拉壓試驗機

微機控制彈簧拉壓試驗機產品參數:

1、樣式:門式

2、試驗力:50/100;

3、試驗力分檔:×1、×2、×5、×10、四檔;

4、量程: 2%---100%;

5、試驗力準確度;±1%

6、位移分辨率:0.01mm;

7、位移測量準確度:±1%;

8、拉伸行程:700mm

9、壓縮行程:700mm

10、試驗行程:700mm

11、位移速度控制范圍: 1mm/min~300mm/min 分檔可調

12、位移速度控制精度:±1%;

13、試驗機級別:1級

14、變形示值誤差:≤±(50+0.15L)

15、試驗機尺寸:約760*500*1700 mm

16、外觀:應符合GB/T2611要求

17、成套性:符合標準要求

18、保護功能:試驗機有過載保護功能

19、供電電源:220V,50Hz

20、重量:約500KG

微機控制彈簧拉壓試驗機產品功能:

a) 自由換檔:根據負荷大小自動切換到適當?shù)牧砍蹋源_保測量數據的準確性;

b) 條件存盤:試驗控制數據和試樣條件可制成模塊,方便了批量試驗的進行;

c) 自動變速:試驗過程中移動橫梁的速度可按預先設定的程序自動變化,也可手動變化;

d) 自動保存:試驗結束,試驗數據和曲線自動保存;

e) 過程實現:試驗過程、測量、顯示和分析等均由微機完成;

f) 批量試驗:對相同參數的試樣,一次設定后可順次完成;

g) 試驗軟件:中文WINDOWS界面,菜單提示,鼠標操作;

h) 顯示方式:數據和曲線隨試驗過程動態顯示;

i) 曲線遍歷:試驗完成后,可對曲線進行再分析,用鼠標可找到曲線上任一點所對應的試驗數據;

j) 試驗報告:可按用戶要求的格式編制報告并打?。?

k) 限位保護:具有程控和機械兩級限位保護;
