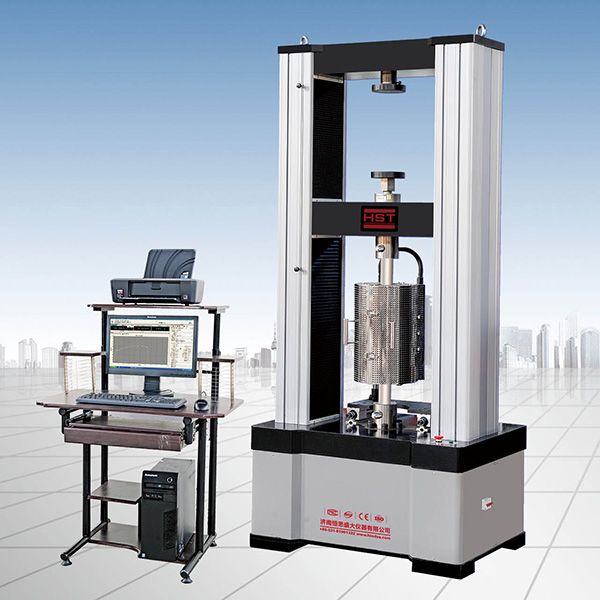

金屬材料高溫拉伸試驗機

金屬材料高溫拉伸試驗機簡介：該試驗機采用調速精度高、性能穩定的交流伺服調速系統與交流伺服電機作為驅動系統；以WindowsXP為操作平臺的基于數據庫技術的控制與數據處理軟件采用了虛擬儀器技術代替?zhèn)鹘y(tǒng)的數碼管、示波器，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲線的屏幕顯示，所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成，具有良好的人機界面，操作方便；插裝在PC機內的雙通道全數字程控放大器實現了真正意義上的物理調零、增益調整及試驗力測量的自動調零和標定，無任何模擬調節環節，控制電路高度集成化，完全取消了電位器等機械調整器件，結構簡單，性能可靠。

金屬材料高溫拉伸試驗機主要技術參數：

試驗力：100kN；

試驗力分檔：可選擇分檔或全程不分檔試驗力；

測量精度：優于示值的±1%；

位移分辨力：0.01mm；

位移測量準確度：±0.5%；

變形測量范圍：0.2～100％FS；

變形示值相對誤差：±1%以內；

變形分辨力：0.001mm；

力控速率調節范圍：0.005～5％FS/S；

力控速率相對誤差：±1%設定值以內；

變形速率調節范圍：0.02～5％FS/S；

變形控制速率相對誤差：速率＜0.05％FS時，為±2%設定值以內；

速率≥0.05％FS時，為±0.5%設定值以內；

高溫爐的主要構成和特點：

1、構成：由高溫爐體、溫度測控顯示系統、加熱元件、測溫元件、搖臂式支架（使用時推進，不用時推出）、高溫拉伸夾具及連接附件、高變形測量裝置、變形傳感器、變形采集系統、水冷循環系統、系統軟件等組成。

2、高溫爐體：采用對開式結構，外壁優質鏡面不銹鋼，內膽為耐高溫氧化鋁爐管，內壁填充保溫陶瓷纖維棉，保溫效果好，質量好壽命長。加熱元件和測溫元件：采用優質螺旋狀鐵鉻鋁電阻絲，加熱體分為三段控制，控溫精度高；測量采用三段測量，保證了均熱帶受熱均勻。
