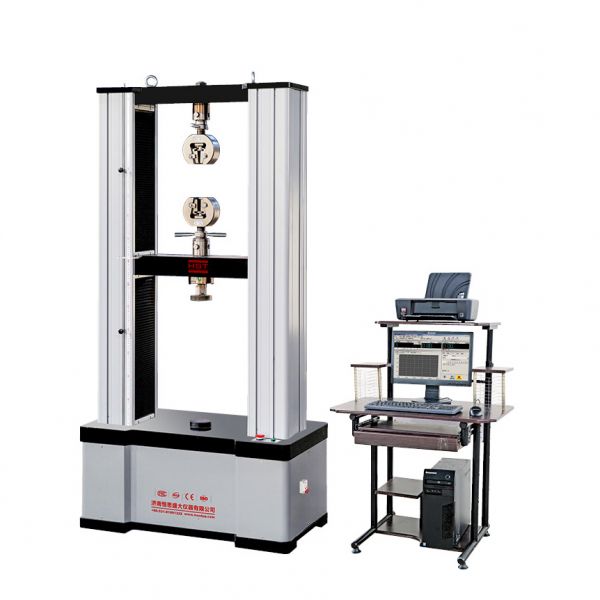

伺服控制試驗機
伺服控制試驗機設備用途:適用于金屬材料的拉伸、壓縮、彎曲和剪切試驗,也可用于水泥、混凝土等非金屬材料的抗壓和抗折試驗。增加專用輔具后,可進行緊固件、鋼絲繩、構件的力學性能試驗,是航空航天部門、工程質量檢測、大專院校、工礦企業、科研單位理想的高品質檢測設備。試驗操作和數據處理符合GB/T228-2010《金屬材料室溫拉伸試驗方法》,執行GB、ISO等多種試驗標準。
伺服控制試驗機產品主要特點:
1、結構緊湊,油缸下置式、整機結構緊湊、布局合理,試驗室安裝方便;
2、采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間,具有調整試驗空間時不需要絲杠旋轉的特點,使傳動系統與定位系統徹底分離,加載系統幾何中心與受力中心完全一致,保證了上下鉗口的同軸度和主機的耐久性;獨特的絲杠間隙消除機構,保證了試驗加載的連續性;
3、負荷測量:采用高精度油壓傳感器、線性重復性好,抗沖擊能力強、穩定可靠、壽命長等優點;
4、位移測量:采用進口光電編碼器、精度高、穩定可靠;
5、變形測量:采用高精度應變式引伸計精度高、穩定經濟實用;
6、自動夾持:采用獨立的液壓夾緊裝置,自動夾緊,夾持可靠,安全性高;
7、多重保護:具有軟件和硬件雙重保護,活塞行程機械和電氣雙重保護,超過負荷的2~10%時,自動實現安全保護;
8、自動校準:負荷、變形、位移自動校準;
9、試驗結果求取:可根據用戶要求自動求取,ReH、ReL、Fm、Rp0.2、Rt0.5、Rm、E等試驗結果;
10、試驗數據以數據庫化管理:試驗機軟件采用Access數據庫進行管理;
11、預留數據接口,可直接與網絡連接,實現資源共享;
12、多種控制方式:力、位移、變形三閉環、多步程控包括金屬拉伸試驗、專業用戶“控制程序編輯器”軟件,用戶可以根據實際需要,靈活定制特定的控制程序。
電液伺服液壓萬能試驗機主要技術指標:
型號:規格AW-300、AW-600、AW-1000;
試驗力:300:600:1000;
試驗力測量范圍:1%-100%;
全程不分檔試驗力示值相對誤差:優于示值的±1%或0.5%;
位移測量分辨率:0.01mm;
變形測量準確度:±0.5%FS
應力速率控制范圍:1MP/S-60MP/S;
試驗應變速率調節范圍:0.00025/S-0.0025/S;
位移速率控制范圍:0.5mm/min-50mm/min;
圓試樣夾持直徑:φ10-φ32、φ13-φ40、φ13-φ60;
扁試樣夾持厚度:0-15、0-30、0-40;
扁試樣夾持寬度:70:80:120;
試驗空間:拉伸750、800、650;壓縮650、700、600;
上下壓盤尺寸:Φ130、Φ180、210×210;
彎曲試驗支輥間距:30-580、30-580、30-800;
活塞行程:250;
供電電源:380V±10%,50Hz;
工作環境:10℃~30℃,相對濕度≤80%;
外形尺寸(L×W×H) ?。╩m)主機:905×580×2260、905×580×2325、1070×850×2530;
控制柜:600×600×1165;
重量:2720、3000、4100
