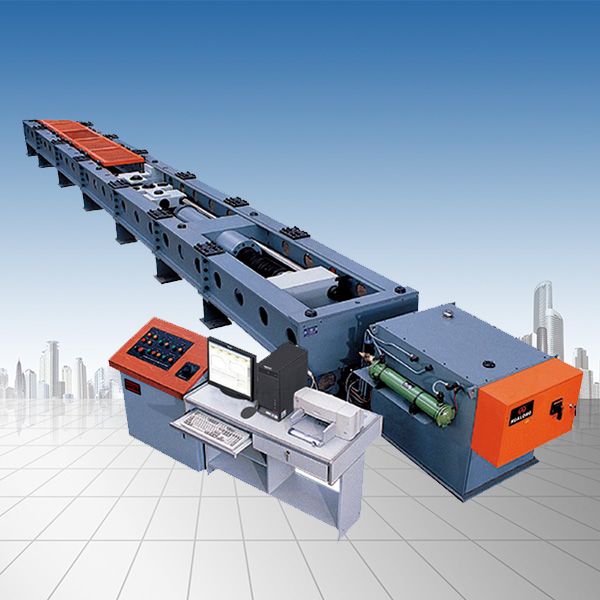

吊橋鋼索拉伸載荷強度試驗機

吊橋鋼索拉伸載荷強度試驗機是采用了液壓驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，其由主機、油源（液壓動力源）、測控系統、試驗附具四部分組成，試驗力2000kN，試驗機準確度等級為1級。

? 標準試驗輔具：

u Φ200壓縮試驗裝置一套；

u 插銷式拉伸輔具一套；

吊橋鋼索拉伸載荷強度試驗機 產品技術參數：

u 主機結構形式：框架式結構；

u 試驗力：2000kN；

u 試驗機級別： 1級；

u 試驗力測量范圍：2%-100%FS；

u 試驗力分辨力：滿量程的1/300000；

u 試驗力示值相對誤差：±1%；

u 位移測量分辨力：0.005mm；

u 位移示值相對誤差：±0.5%；

u 電子引伸計標距：50mm；

u 電子引伸計有效行程：10mm；

u 變形示值相對誤差：±0.5%；

u 應力加荷速率范圍：5KN/s～20kN/s；

u 位移空載速度：0.1～200mm/min；

u 變形加載速度：0.00005～0.05mm/S；

u 拉伸夾頭間小間距：1140mm（兩銷孔中心距）；

u 有效壓縮行程：50～1050mm

u 油缸行程：1000mm；

u 夾頭間拉伸空間：120000mm；

u 總功率：15kW(AC/380V）。

吊橋鋼索拉伸載荷強度試驗機 產品標準配置：

u 2000kN高剛性框架式并列雙油缸雙空間主機一臺；

含2000KN雙向油缸一套；

u 2000kN高精度輪輻式負荷傳感器一支；

u 日本內密控NEMICON高精度拉線編碼器一支；

u 德國力士樂Rexroth電液伺服閥一支；

u 日本NACHI不二越油泵一支；

u 美國ABB三相異步電動機一支；

u 油研換向閥，油研溢流閥各一套；

u 風冷系統一套；

u 微機控制電液伺服萬能試驗機專用試驗軟件(中文版)；

u 聯想臺式電腦一臺；

u HPA4彩色噴墨打印機一臺。
