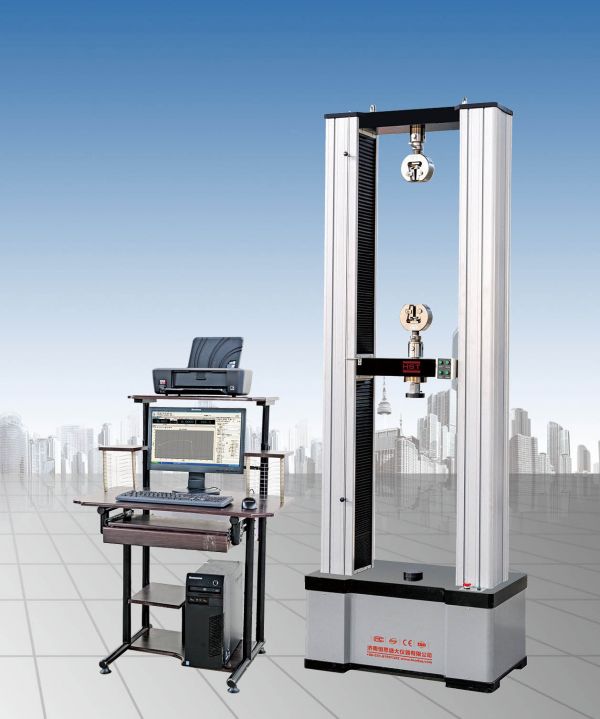

彈簧拉壓萬能試驗機
彈簧拉壓萬能試驗機 產品詳情 主要適用于精密螺旋彈簧、碟型彈簧等各種彈簧的強度性能檢測,廣泛應用于彈簧制造企業,低壓電器廠,動力機械廠,大專院校及科研單位。
彈簧拉壓萬能試驗機 性能特點:
1主機
1.1該機采用門式雙空間結構;上拉、下壓。
1.2調速系統采用交流伺服電機和減速機,性能穩定可靠,具有過流、過壓、
過載等保護裝置。調速范圍可達0.01~500mm/min。
1.3傳動部分采用圓弧同步齒形帶,精密絲杠副傳動,傳動平穩,噪音低,傳動效率
高。
2控制系統、操作軟件及數據處理系統
2.1本軟件由動態通迅,速度控制,參數輸入,數據處理,結果觀察,記錄查詢,圖表顯示,圖表打印,數據保存等功能模塊組成。
2.2試驗方式多樣化,可以設置彈簧的試驗力,檢測彈簧的剩余高度或變形量;也可以設置彈簧的剩余高度,檢測試驗力,克服了彈簧回彈應力對試驗數據的影響,使整個試驗過程自動化。
a)設定試驗力P,檢測彈簧的變形量F。
b)設定變形量F,檢測彈簧的試驗力P。
c)設定試驗力P,檢測彈簧的剩余高度H(或拉伸彈簧的拉伸長度);
d)設定彈簧的剩余高度H(或拉伸彈簧的拉伸長度),檢測彈簧的試驗力P;可以對彈簧設定預壓縮高度進行預壓縮,預壓縮次數可以隨意設定。
e)多可以設置十個檢測點(可以設定進回程檢測)。
f)彈簧變形量的檢測以工作壓盤接觸彈簧為準,此時試驗力應有反應,試驗力(即初始力)的大小任意設定。
g)由傳感器引起的變形量可以補償。即傳感器和整機剛度引起的變形量不影響位
移的精度。
h)具有過載自動停機功能;
i)中橫梁的位置顯示數,在更改以前可記憶。
彈簧拉壓萬能試驗機 主要技術指標:
1.試驗力:50kN
2.試驗力測量范圍:0.4%--100%
3.試驗力示值精度:優于示值±1%
4.試驗力分辨力:1/300000(全程不分檔或等效6檔)
5.橫梁位移測量精度:分辨率高于0.0025mm
6.變形測量精度:±0.5%(在0.2—10mm范圍內)
7.試驗速度范圍:0.01—500mm/min,無級調速
8.速度控制精度:±1%(0.01~10mm/min);±0.5%(10~500mm/min)
9.恒力、恒變形、恒位移控制范圍:0.2%-100%FS
10.恒力、恒變形、恒位移控制精度:
設定值<10%FS時,設定值的±1.0%以內
設定值≥10%FS時,設定值的±0.1%以內
11.變形速率控制精度:速率<0.05%FS時為±2.0%設定值內
速率≥0.05%FS時為±0.5%設定值內
12.試驗空間:A.拉伸空間:600mmB.壓縮空間:700mm
13.夾具形式:楔形夾具體
平鉗口0-7mm圓鉗口?4-?9mm
14.壓盤尺寸:φ100 mm
15.整機電源:單相,220V±10%,50Hz,功率:1.5 kW
16.工作環境:室溫—35℃,相對濕度不超過80%
17.主機尺寸:760×500×1750mm
18.重量:460kg
