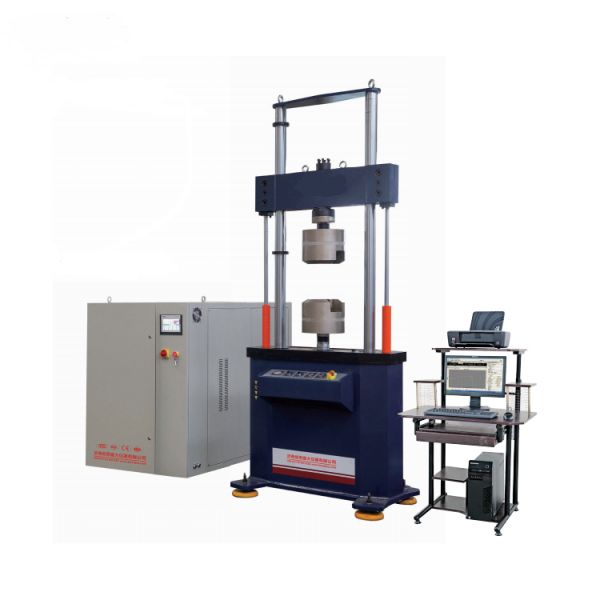

微機控制彈簧疲勞試驗機
微機控制彈簧疲勞試驗機是由驅動系統、傳動系統、計算機控制顯示等系統組成,適用于各種螺旋彈簧的疲勞性能試驗。該試驗機由電磁調速系統控制電機運行,通過偏心裝置帶動連桿使往復壓板上升、下降,完成對彈簧的往復壓縮疲勞試驗。該機無污染、效率高,具有較寬的調頻范圍和試驗空間,配上合適的輔具,可完成不同規格的彈簧疲勞試驗。該機通過單片機控制,實現試驗次數到達自動停機功能,該機,結構簡單,故障率低,性能穩定、可靠,操作簡單。廣泛應用于廠礦企業、科研院校等行業。
微機控制彈簧疲勞試驗機產品構成:
【主 機】機械加載,采用傳統的曲柄連桿機構,電磁調速電動機驅動,利用飛輪的儲能方式,保證加載的均勻穩定性和運行的可靠性,使整個交變應力形成良好的正弦波形。另外還具備彈簧預調節裝置(電動調節方式)、振幅調節裝置(手動調節方式)等。
【傳 動 系 統】由增速裝置、絲杠及導向部分組成。
【驅 動 系 統】電磁調速電動機驅動。
【測量控制系統】由計算機數據采集處理系統、計數器、調速控制器裝置、力測量系統以及位移測量系統等組成,通過各種信號處理,實現顯示、控制等功能并記錄試驗次數、試驗頻率、試驗力、位移等。并實時顯示力—變形曲線、力—時間曲線、變形—時間曲線等。調整簡單,性能穩定。
【軟件操作系統】采用WIN2000/XP中文操作平臺,試驗報告的格式可以以Word或Excel格式輸出。
【安全保護裝置】達到設置次數以及時間自動停機、過電流、過電壓、超速保護裝置等。
【附 具】通用夾具。
微機控制彈簧疲勞試驗機產品參數:
1.試驗力: 5kN
2.振幅: Max:±50mm
4.彈簧工位: 可試驗1只彈簧
5.計數器容量: 9×109次
6.功能: 設置試驗次數自動停機
7.被試驗彈簧的自由高度: 200mm
8.被試驗彈簧的外徑: Φ100mm
9.主電機功率: 7kW
10.顯示: 計算機屏幕顯示
產品配置:
-
主機(含負荷傳感器1只): 一臺電器控制柜: 一臺數據采集控制卡: 一套“聯想”品牌計算機(19寸液晶顯示器) 一臺惠普A4噴墨打印機 一臺微機控制彈簧疲勞試驗機操作軟件 一套(光盤)通用附具: 1套(供方提供接口圖紙)
8.技術資料:含使用說明書與維護手冊(附控制系統原理圖、易損件圖、附具接口尺寸圖等)、合格證書、裝箱單
