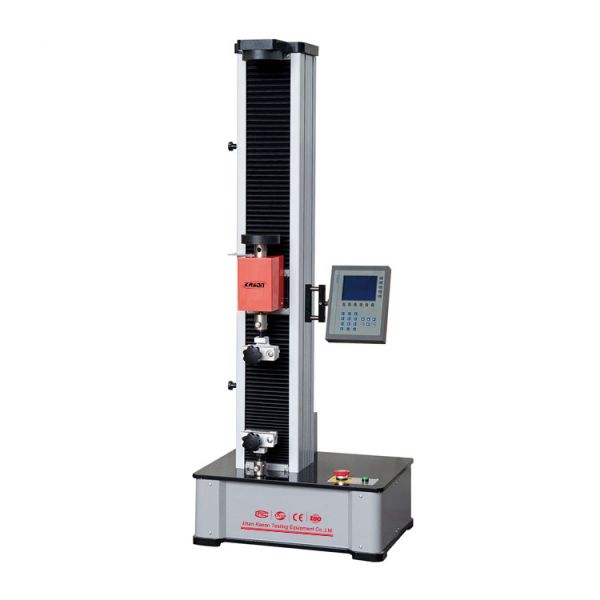

數顯電子萬能試驗機（單臂式）

數顯電子萬能試驗機（單臂式）

數顯電子萬能試驗機（單臂式）

產品分類： 電子拉力試驗機
產品概述：數顯電子萬能試驗機（單臂式）具有結構緊湊、簡單易用等特點，主要適用于金屬絲、金屬箔、塑料、橡膠、食品包裝、紡織纖維、電線電纜、粘膠劑、土工、木材、紙張、接插件等行業的拉伸、剝離、撕裂等試驗。

數顯電子萬能試驗機（單臂式） 設備特點

? 主機特點

u 中橫梁采用三根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。

u 它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；

u 高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；

u 超大的試驗寬度，限度滿足客戶需求；

u 臺灣交流伺服電機驅動，精度高，響應快；

u 高精度傳感器，精度高，穩定性好。

? 控制器特點

u 自動校準、自動標定：系統可自動實現示值準確度的標定；

u 自動停機：試樣破壞后，移動橫梁自動停止移動；

u 自動顯示：在整個試驗過程中，液晶實時顯示試驗力、峰值、位移、速度；

u 自動返回：試驗完成后試驗機移動橫梁自動返回到試驗初始位置；

u 破斷判斷:試樣斷裂后,移動橫梁自動停止移動;

u 限位保護:具有機械和程控兩級限位保護功能;

u 過載保護：當負荷超過額定值的3～5%時設備自動停止工作

u 自動計算:輸入試樣直徑（圓材）；寬度、厚度（扁材）、試樣標距等自動計算面積；


數顯電子萬能試驗機（單臂式） 主機標準配置

配置名稱

配置型號或說明

數量

主機

單臂式主機

一臺

高精密滾珠絲杠

ABBA

一副

控制器

大液晶顯示測控系統

一套

負荷傳感器

知名品牌

一臺

負荷傳感器

5000N

一支

拉伸夾具

X204

一套

壓縮夾具

YS204

一付

彎曲夾具

WQ-204

選配

微型打印機

選配

數顯電子萬能試驗機（單臂式） 技術指標

型號

WDS-5

試驗力

5kN

試驗機級別

1級

試驗力測量范圍

2%～100%FS

試驗力示值相對誤差

±1%以內

橫梁位移示值相對誤差

±1以內

位移分辨力

0.01mm

橫梁速度調節范圍

1～500 mm/min

橫梁速度相對誤差

設定值的±1%以內

有效拉伸空間

600mm(標準機型，可按需求定做)

外形尺寸

425×400×1315mm

電源

220V±10%；850W
