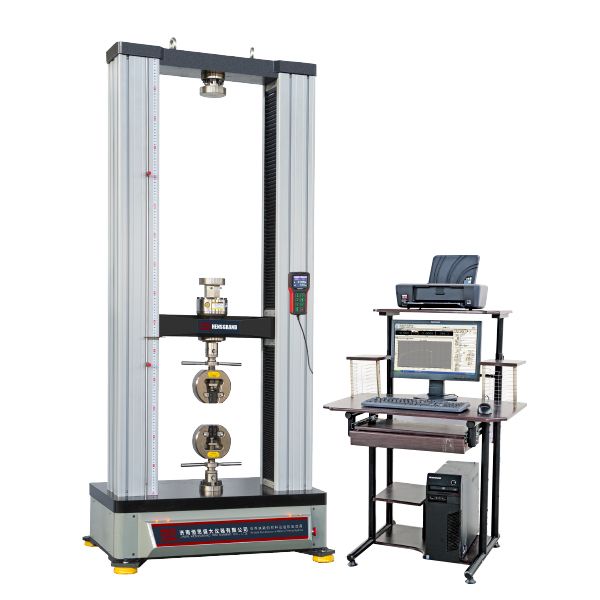

WDW-300G微機控制電子萬能試驗機

WDW-300G微機控制電子萬能試驗機

WDW-300G微機控制電子萬能試驗機

產品分類： 雙臂式電子萬能試驗機
產品概述：WDW-G系列臺式微機控制電子萬能試驗機具有結構緊湊、簡單易用等特點，可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求

一、WDW-300G微機控制電子萬能試驗機簡介

WDW-G系列臺式微機控制電子萬能試驗機具有結構緊湊、簡單易用等特點，可應用于材料的拉伸、壓縮、彎曲、剪切、剝離、撕裂等測力試驗。主機中橫梁采用高精度的導桿導向，具有很高的剛性和良好的線性運動特性。豐富的夾具工裝、載荷力傳感器、變形測量傳感器等附件，幾乎可以滿足客戶所有需求。配套的靈活易用的試驗軟件，使用戶試驗過程更加輕松。試驗解決方案涵蓋塑料、金屬、汽車工業、建筑材料、紡織品、紙與紙板、食品和包裝、復合材料等。
二、WDW-300G微機控制電子萬能試驗機主機特點
美國進口高精度傳感器，精度高，穩定性好。
中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；
高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；
超大工作臺及超寬跨距，限度滿足客戶需求；
全鋁合金外罩及全鋁合金防護罩，外形美觀大方、操作安全便利。
三、WDW-300G微機控制電子萬能試驗機控制器特點

（一）外置獨立控制器

全新一代靜態試驗機專用控制器，是集測量、控制、傳輸功能于一體，拉薩腫瘤醫院 并對信號采集、信號放大、數據傳輸、伺服電機驅動單元進行了高度集成；為試驗機的測量、控制和操作提供了全新的解決方案，USB數據傳輸全面支持筆記本計算機、平板計算機、臺式計算機；是試驗機技術發展的一個重要部分。

外部手持式控制器采用320*240 LED顯示器，可快速調整試驗空間，同時具有試驗開始、試驗停止、試驗清零等功能，實時顯示設備運行狀態、試驗數據、使試樣裝夾更加方便，操作更加簡單。

（二）萬能試驗機測控軟件

萬能試驗機測控軟件采用DSP技術及神經元自適應控制算法，實現等速率試驗力、等速率橫梁位移、等速率應變等多種閉環控制模式，控制方式可任意組合、平滑切換；具有聯網接口，可實現數據聯網和遠程控制功能。

四、WDW-300G微機控制電子萬能試驗機技術參數

(一）測量參數

最大試驗機（kN）:300；

試驗機級別：0.5級；

試驗力有效測量范圍：0.4%-100%F.S；

試驗力測量精度：優于≤±0.5%；

位移測量分辨力：0.2μm；

位移測量精度：優于≤±0.5%；

電子引伸計測量范圍：0.4%-100%FS；

電子引伸計測量精度：優于≤±0.5%；

（二）控制參數：

力控控制速度范圍：0.001％～5％FS/s；

力控速度控制精度：0.001％～1％FS/s時優于≤±0.5％；1％～5％FS/s時優于≤±0.2％；

力控保持精度：≤±0.1％F.S；

變形控控制速度范圍：0.001％～5％FS/s；

變形控速度控制精度：0.001％～1％FS/s時優于±0.5％；1％～5％FS/s時優于±0.2％；

變形控保持精度：≤±0.02％F.S；

位移控控制速度范圍：0.01～500mm/min；

位移控速度控制精度：≤±0.2％；

位移控保持精度：≤±0.02mm；

控制方式：力閉環控制、變形閉環控制、位移閉環控制；

（三）主機參數：

立柱數：6柱（4立柱、2絲杠）；

最大壓縮空間：1100；

最大拉伸間距:700（含楔形拉伸夾具）；

有效跨距：600；

工作臺尺寸：1050×660；

主機外形尺寸：1102*870*2395；

主機重量：1800；

功率、電壓、頻率：2kW/220V/50～60Hz；
