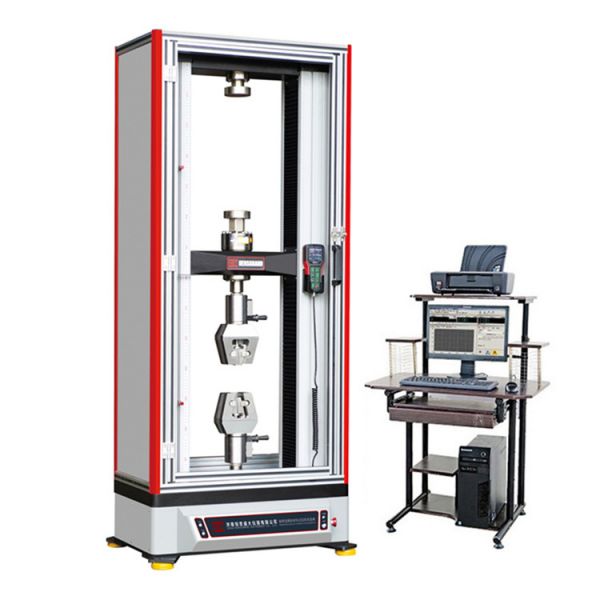

蝶形彈簧壓力試驗機

蝶形彈簧壓力試驗機

蝶形彈簧壓力試驗機

產品分類: 壓力試驗機
產品概述:蝶形彈簧壓力試驗機詳情:本系列試驗機是按照國家標準規定的DIN2093和GB/T1972-2005標準而設計制造的專用測試設備。

蝶形彈簧壓力試驗機構成系統:

1、主機:采用門式結構。

2、傳動系統:由減速器、精密絲杠副及導向部分等組成。

3、驅動系統:由交流伺服調速器極其電機實現系統驅動。

4、測量控制系統:試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成;位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理,實現計算機顯示、控制及數據處理等功能。

5、安全保護裝置:式樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。


蝶形彈簧壓力試驗機主要技術指標:

1、樣式:門式;

2、試驗力:100;

3、試驗力分檔:×1、×2、×5、×10、四檔;

4、量程:2%-100%;

5、試驗力準確度;±1%;

6、位移分辨率:0.01mm;

7、位移測量準確度:±1%;

8、拉伸行程:700mm<可根據用戶要去更改>;

9、壓縮行程:700mm<可根據用戶要去更改>;

10、試驗行程:700mm<可根據用戶要去更改>;

11、位移速度控制范圍:0.2mm/min~500mm/min分檔可調;

12、位移速度控制精度:±1%;

13、試驗機級別:1級;

14、變形示值誤差:≤±(50+0.15L);

15、試驗機尺寸:760*420*1820mm蝶形彈簧壓力試驗機由山東地區廠家提供,歡迎致電了解詳情。


蝶形彈簧壓力試驗機 主機標準配置

配置名稱

配置型號或說明

數量

主機

臺式主機

一臺

交流伺服電機

臺灣東元

一臺

交流伺服驅動器

臺灣東元

一套

滾珠絲杠

臺灣ABBA

一套

控制器

HST DTC-350 (基于高端SOC微處理器,全數字閉環電氣系統)

一套

負荷傳感器

廣測

一臺

中文版試驗軟件

TestPilot_MAXTEST

一套

負荷傳感器

100KN

一支

拉伸夾具

X204

一套

壓縮夾具

YS204

一付

計算機

聯想主流配置

一臺

打印機

HPA4彩色噴墨打印機

一臺
