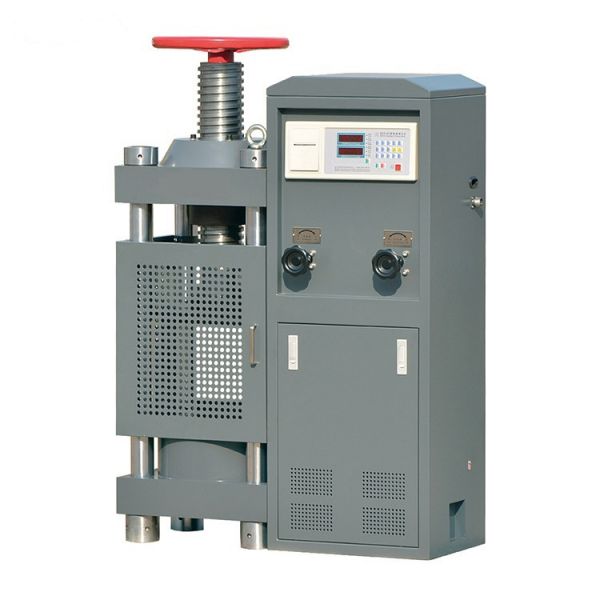

壓力管道試驗機
壓力管道試驗機詳情:主要針對球墨鑄鐵、閥門及壓力管道進行力學性能檢測,試驗操作和數據處理符合TSGD2001-2006壓力管道元件制造許可規則、GB/T1348-2009球墨鑄鐵件及GB228-2002《室溫材料金屬拉伸試驗方法》的要求。
壓力管道試驗機方案描述 :
1主機主機采用油缸下置式主機,拉伸空間位于主機的上方,壓縮、彎曲試驗空間位于主機上方下橫梁和工作臺之間。
2.傳動系統下橫梁升降電機經減速器、鏈傳動機構、絲杠副傳動,實現拉伸、壓縮空間的調整。
3.液壓系統液壓原理如圖所示,為負載適應型進油節流調速系統,手動閥控制試驗進程。油箱內的液壓油通過電機帶動油泵進入油路、濾油器、送油閥,進入油缸。通過手動控制送油閥的開口大小,從而控制進入油缸的流量,滿足加載的要求。試驗完成后,打開回油閥卸荷并使油缸返回。上下鉗口的夾緊、松開通過兩個電磁換向閥控制。
壓力管道試驗機主要性能技術指標:
1試驗力kN600;
2試驗力示值相對誤差≤示值的±1%;
3試驗力測量范圍試驗力的2%~100%;
4夾緊方式液壓夾緊;
5圓試樣夾持直徑范圍mmΦ13~Φ26Φ26~Φ40(各一副);
6扁試樣夾持厚度范圍mm0~30;
7扁試樣夾持寬度mm80;
8拉伸試驗空間mm550;
9壓縮試驗空間mm500;
10控制柜外形尺寸mm1000×460×800;
11主機外形尺寸mm780×550×2000;
12電機功率kW2.1;
13主機質量kg2500;
14立柱凈間距450;
15上下壓盤尺寸mmΦ150;
16彎曲支棍間距mm400;
17彎曲支棍寬度mm140;
18容許彎曲度mm100;
19活塞行程mm200;
20活塞移動速度mm/min約80;
21試驗空間調整速度mm/min約150;
