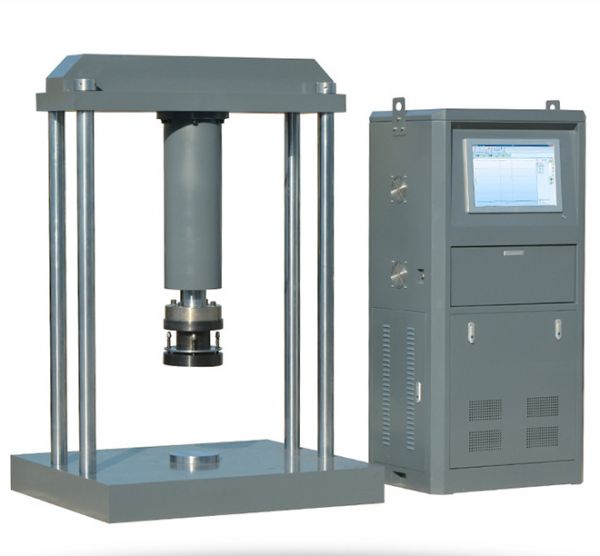

數顯式井蓋壓力試驗機

數顯式井蓋壓力試驗機

數顯式井蓋壓力試驗機

產品分類: 壓力試驗機
產品概述:數顯式井蓋壓力試驗機:是采用了液壓動力源驅動,電液伺服控制技術,計算機數據采集處理,可實現閉環控制及自動檢測的高精度材料試驗設備,其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成,最大試驗力600kN,試驗機準確度等級優于1級。

數顯式井蓋壓力試驗機是采用了液壓動力源驅動,電液伺服控制技術,計算機數據采集處理,可實現閉環控制及自動檢測的高精度材料試驗設備,其由試驗主機、油源(液壓動力源)、測控系統、試驗器具四部分組成,試驗力600kN,試驗機準確度等級優于1級。

數顯式井蓋壓力試驗機


數顯式井蓋壓力試驗機產品技術參數:

型號

JGW-600D

力值

600KN

測量范圍

1%-100%FS(全量程不分檔)

變形測量分辨力

0.001mm

示指相對誤差

≤±1%

壓縮面間距

400 mm

兩立柱間有效距離

1010mm

上下壓板尺寸

Φ250×Φ356 mm

活塞行程

400mm

活塞移動速度

120mm/mim

外形尺寸

1220×1050×1900mm

外形尺寸(控制柜)

800×600×1600mm

電源

380V

整機功率

1.8kW(油泵電機1.5kW)

油源柜重量

300kg

主機重量

2500kg

數顯式井蓋壓力試驗機產品標準配置:

1.標準主機:

1.1JGW-600D型微機電液伺服井蓋壓力試驗機主機框架,高效雙向油缸;

1.2高精度輪輻式負荷傳感器;

1.3抽出式數字位移傳感器;

1.4Φ250mm墊塊,Φ356 mm下壓板(墊塊);

2.標準油源系統:

2.1油源一臺;

2.2數字伺服閥,徑向柱塞油泵,西門子電機,減壓閥,電磁閥,知名品牌壓力表、濾油器,卡套式管接頭,304不銹鋼無

縫鋼管,鍍鋅油箱,集成式強電控制箱,;

3.標準測控系統:

3.119寸工業級平板電腦一臺,品牌激光打印機一臺;

3.2全數字閉環控制器一臺;

3.3微機控制電液伺服井蓋壓力試驗機專用試驗軟件(中文版);

4.標準試驗器具:

4.1Φ356×40mm剛性墊塊一件;

4.2Φ250mm剛性墊塊一件;
