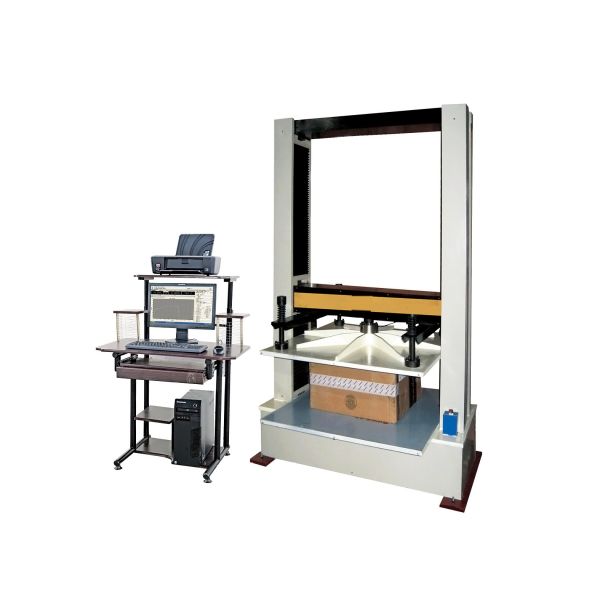

十專注集裝箱底板壓力試驗機

十專注集裝箱底板壓力試驗機

十專注集裝箱底板壓力試驗機

產品分類: 壓力試驗機
產品概述:十專注集裝箱底板壓力試驗機詳情:簡介集裝箱底板壓力試驗機主機上橫梁與下工作臺通過四立柱連接成剛性門式框架結集裝箱底板壓力試驗機。

十專注集裝箱底板壓力試驗機:主機上橫梁與下工作臺通過四立柱連接成剛性門式框架結構,交流伺服電機及交流伺服調速系統安裝在工作臺下面,交流伺服電機通過精密低噪音減速機、同步齒型帶等減速機構驅動雙滾珠絲杠旋轉,從而帶動中橫梁做上下移動以實現對試樣加載。測力傳感器安裝在中橫梁的下部,用于測量試驗力的大小;交流伺服電機內置位移測量系統,用于測量試樣的位移量,也可近似代替試樣的變形量;電腦控制整個試驗過程。

十專注集裝箱底板壓力試驗機

十專注集裝箱底板壓力試驗機技術參數:

1.試驗力

100

誤差極限

示值的±1%以內

2.準確度等級

1級

位移變形分辨率

1/200000

3.負荷變形范圍

2%~100%FS

位移變形誤差極限

±0.5%

4.有效試驗寬度

600mm

速度調節范圍

0.05-300mm/min

5.有效拉壓空間

600mm

供電電源

220V,50Hz、1000W

6.恒位移精度

<0.1%FS,±2%設定值;>0.1%FS時,±0.5%/±1%設定值

7.位移速率精度

<1mm/min,設定值±1%,≥1mm/min,設定值±0.5%


十專注集裝箱底板壓力試驗機 主機標準配置

配置名稱

配置型號或說明

數量

主機

臺式主機

一臺

交流伺服電機

臺灣東元

一臺

交流伺服驅動器

臺灣東元

一套

滾珠絲杠

臺灣ABBA

一套

控制器

HST DTC-350 (基于高端SOC微處理器,全數字閉環電氣系統)

一套

負荷傳感器

廣測

一臺

中文版試驗軟件

TestPilot_MAXTEST

一套

負荷傳感器

100KN

一支

拉伸夾具

X204

一套

壓縮夾具

YS204

一付

計算機

聯想主流配置

一臺

打印機

HPA4彩色噴墨打印機

一臺
