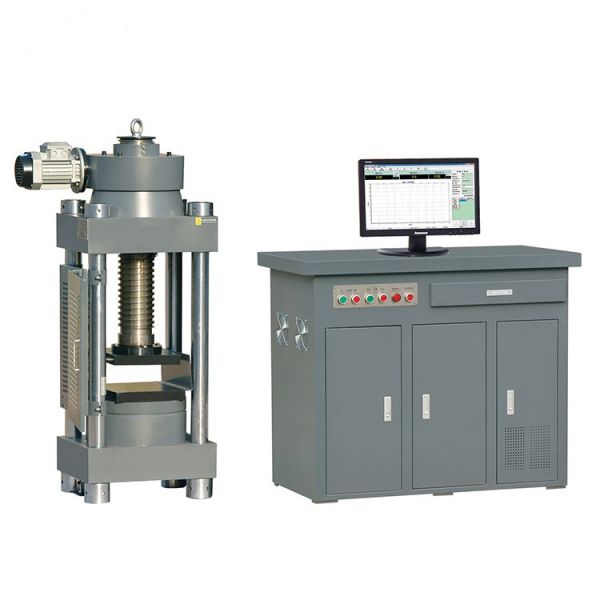

鍛造件壓力試驗機

鍛造件壓力試驗機產品特點:

1、鍛造件壓力試驗機鍛造件液壓萬能試驗機的主機采用油缸下置、渦輪蝸桿傳動式主機，壓縮、彎曲、剪切試驗空間位于主機下橫梁和工作臺之間。拉伸空間位于主機的上方，

2、傳動系統：采用橫穿移動橫梁的蝸輪蝸桿傳動機構來調整試驗空間，使傳動系統與定位系統徹底分離，加載系統幾何中心與受力中心完全一致，保證了上下鉗口的同軸度和主機的耐久性。

鍛造件壓力試驗機性能特點：

1、液壓系統（琴臺式油源）

1.1微機控制電液伺服萬能試驗機采用進口高壓齒輪泵噪音低、壓力平穩;

1.2動力系統與操作臺一體化設計，便于操作，節省實驗空間;

1.3表面經噴塑處理，外形美觀。

2、控制系統

2.1實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；

2.2數據采集系統由4路高32位A/D轉換通道組成。分辨率達1/500000，全程不分檔；

2.3鍛造件壓力試驗機鍛造件液壓萬能試驗機選用BB、AD、Xilinx等原裝集成器件，全數字化設計；

2.4微機控制電液伺服萬能試驗機符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

2.5電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

鍛造件壓力試驗機主要技術參數：

試驗力()100/3006001000

試驗力測量

范圍()2-100/6-30012-60020-1000

試驗力示值精度±1%

位移測量分辨力0.01mm

變形測量精度±0.5%

恒力、恒變形恒位移控制精度設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.5%以內

變形速率控制精度速率<0.05%FS時為±2.0%設定值內 速率≥0.05%FS時為±0.5%設定值內

彎曲試驗支滾間距450mm

支滾寬度140mm

支點直徑30m40mm

活塞行程250mm

鍛造件壓力試驗機的夾緊方式內置式液壓夾緊

外形尺寸主機900×550×1900mm/1100×650×2325mm1225×750×2640mm油源1140×700×930mm

整機重量2200kg/2800kg3000kg4500kg

拉伸空間600mm/800mm800mm850mm

壓縮空間500mm/700mm700mm750mm

扁試樣夾持厚度0-15mm0-15mm0-40mm

鍛造件液壓萬能試驗機的圓試樣夾持直徑φ6-φ22mm/φ6-φ26mmφ13-φ40mmφ13-φ60mm
